一、芯片工廠的特殊性與核心需求

　　極致的環境控制：對溫度、濕度、潔凈度(顆粒物)、振動、靜電有極其嚴苛的要求。

　　連續不間斷生產：7x24小時運行，任何系統中斷都可能導致巨額損失。

　　絕對的生產安全：涉及核心知識產權、昂貴設備和危險化學品，安防等級要求極高。

　　復雜的能源管理：是能耗大戶，節能降耗直接關乎運營成本。

　　嚴格的合規與追溯：需符合SEMI標準等行業規范，實現全生產流程的可追溯性。

二、芯片工廠弱電智能化整體架構

　　芯片廠的弱電系統是一個緊密集成、深度定制的一體化平臺，其架構比普通建筑復雜得多。

　　1、生產管理層，核心系統與功能MES，EAP，YMS，關鍵芯片與技術應用服務器CPU/GPU，數據庫軟件。

　　2、運營指揮層，FAB廠務監控系統， 中央集成管理平臺 工業級服務器/網關，邊緣計算平臺

　　3、區域控制層，專用子系統(如：SCADA，BA，安防平臺)，工業以太網交換機，PLC，控制器。

　　4、感知執行層，各類傳感器、執行器、智能終端，高精度傳感器芯片，工業MCU，AI IPC SoC， 特種通信芯片。

三、核心子系統解決方案

1、廠務監控系統

　　這是芯片廠弱電系統的“生命線”，負責維持生產所需的核心環境。

?環境監控

　　潔凈室監控：通過高精度溫濕度、壓差、懸浮粒子傳感器，實時監測潔凈室等級(如ISO 1-5級)。芯片能檢測到0.1μm甚至更小的顆粒物。

　　振動監控：在關鍵設備(如光刻機)周圍部署微振動傳感器，防止振動影響曝光精度。

　　芯片技術：MEMS傳感器芯片、高精度ADC轉換芯片、低噪聲信號調理芯片。

?動力設施監控

　　純水/超純水系統：監控水質電阻率、流量、壓力。

　　大宗氣體/特殊氣體系統：監控氣體壓力、流量，并對有毒、可燃?xì)怏w進行泄漏檢測和報警。

　　真空系統：監控真空度。

　　芯片技術：特種氣體傳感器芯片、壓力傳感器芯片、流量計芯片。

?能源管理系統

　　對PCW、CDA、電力系統等進行分項計量。

　　通過AI算法分析能耗數據，優化冰機、水泵等大功率設備的運行策略，實現節能。

　　芯片技術：高精度電能計量芯片、帶通信功能的智能電表SoC。

2. 安全防范系統

　　芯片廠的安防是最高級別，分為物理安防和信息安防。

?人員出入管理

　　多因子認證：采用“刷卡 + 生物識別(掌靜脈/人臉) + 密碼”的組合方式。核心區域(如光刻區)需設置防尾隨通道。

　　芯片技術：AI SoC(用于人臉/掌靜脈識別終端)、安全MCU(用于門禁控制器和智能卡)。

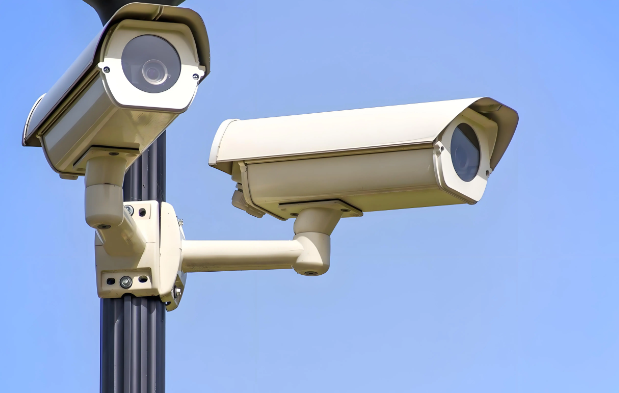

?智能視頻監控

　　全覆蓋無死角：生產區、通道、周界、化學品庫等全域覆蓋。

　　AI行為分析：

　　區域入侵檢測：對限制區域進行實時監測。

　　行為規范檢測：檢測人員是否穿戴潔凈服規范、是否進行違規操作(如奔跑)。

　　主動預警：發現異常，系統主動報警并聯動門禁鎖閉相關區域。

　　芯片技術：高端AI IPC SoC(如海思、安霸的高性能芯片)，支持高分辨率、低照度和復雜AI算法。

?周界入侵報警

　　采用光纖振動、紅外對射、電子圍欄等多種技術融合的方案，確保周界安全。

　　芯片技術：信號處理DSP、微控制器MCU。

?訪客與物料管理

　　訪客系統與門禁、監控聯動。

　　物料(特別是晶圓盒)通過RFID進行全程追蹤。

　　芯片技術：RFID讀寫器芯片、UHF RFID標簽芯片。

3. 網絡與通信系統

?高可靠網絡架構

　　物理隔離：辦公網、生產網、廠務監控網嚴格物理隔離或通過防火墻邏輯隔離。

　　工業以太網：采用環網拓?fù)?如RSTP/MRP)，具備毫秒級自愈能力，確保網絡不間斷。

　　芯片技術：工業級以太網交換芯片，支持寬溫、高抗干擾性。

?無線覆蓋

　　在非潔凈區部署Wi-Fi 6/6E，用于移動巡檢、AGV調度等。

　　在潔凈區內需謹慎部署，避免信號干擾精密設備。

　　芯片技術：工業級Wi-Fi芯片、5G CPE模組(用于廣域連接)。

4. 智能樓宇控制系統

　　潔凈空調機組監控：精確控制溫濕度和風量壓差。

　　照明控制：根據工作和作息時間，自動控制公共區域和廠務區照明。

　　芯片技術：DDC控制器(內置工業級MCU)、智能照明驅動芯片。

四、芯片工廠弱電智能化解決方案特色

　　超高可靠性與冗余設計：從網絡、服務器到控制器，關鍵節點均采用冗余配置(雙機熱備、冗余電源、環網)，滿足7x24小時運行。

　　深度集成與聯動：各子系統不再是信息孤島。例如，火警系統可聯動關閉氣體閥門、打開排煙窗;門禁事件可與視頻監控實時聯動彈出畫面。

　　數據驅動決策：將所有弱電系統數據匯聚到中央平臺，通過大數據分析，為能效優化、產能提升和安全管控提供數據支持。

　　百實科技芯片工廠的弱電智能化解決方案是一個集成了環境工程、自動化技術、IT技術和芯片技術的復雜系統工程。它不僅僅是設備的堆砌，更是通過數據融合和智能算法，為芯片制造這一“尖端精密工業”提供一個安全、穩定、潔凈、高效和可追溯的終極運營環境。
